NEN 1010 opleverinspectie in Amsterdam: wat een strakke verdeelkast u vertelt

Bij een pand in Amsterdam voerden wij de opleverinspectie uit van een nieuw aangebouwd deel. De installateur had er een nieuwe verdeelkast voor gebouwd, en die kast was op het eerste gezicht al een verademing: rechte kabelbundels, consequente kleurcodering, nette geleiding en op elke component een leesbaar label. Voor een inspecteur is dat puur genieten. In dit artikel leest u waarom het visuele beeld bij een NEN 1010 oplevering zoveel waarde heeft, en waarom het nooit het hele verhaal is.

Wat is NEN 1010 en wat betekent dat bij een aanbouw?

NEN 1010 is de Nederlandse norm voor veiligheidsbepalingen voor laagspanningsinstallaties. De norm gaat over het ontwerpen en aanleggen van een installatie: doorsneden van leidingen, selectiviteit van beveiligingen, aardings- en vereffeningsvoorzieningen, beschermingsmaatregelen tegen aanraking en de eisen aan de ruimte waar de installatie hangt. Zodra een installatie nieuw wordt aangelegd, uitgebreid of gewijzigd, moet die volgens NEN 1010 worden opgeleverd en geïnspecteerd. Dat laatste deel, de inspectie en de bijbehorende metingen, staat in deel 6 van de norm.

Bij een aangebouwd deel is dat extra relevant. Een aanbouw is namelijk geen losstaand project: het nieuwe deel wordt gevoed vanuit de bestaande installatie. Daarmee komen er drie vragen bij die bij nieuwbouw niet spelen:

• Kan de bestaande hoofdvoeding het nieuwe deel dragen? De belasting van de aanbouw komt bovenop wat er al hing.
• Sluit de nieuwe kast goed aan op de bestaande aarding en vereffening? Een tweede aardsysteem naast het eerste is een klassieke fout.
• Blijft de beveiliging selectief? Een fout in de aanbouw mag niet het halve bestaande pand donker maken.

Het verschil tussen deze oplevering en de periodieke keuring van een bestaande installatie leggen wij uit in NEN 1010 versus NEN 3140.

Waarom een inspecteur begint met kijken

In ons vak wordt veel gesproken over metingen, normen en grenswaarden. Terecht, want die leveren het bewijs. Maar wie goed naar een installatie kijkt, ziet binnen een minuut of er met haast is gewerkt of dat er sprake is van echt vakmanschap. De visuele inspectie is in NEN 1010 dan ook niet voor niets de eerste stap: pas als het beeld klopt, hebben de metingen daarna betekenis.

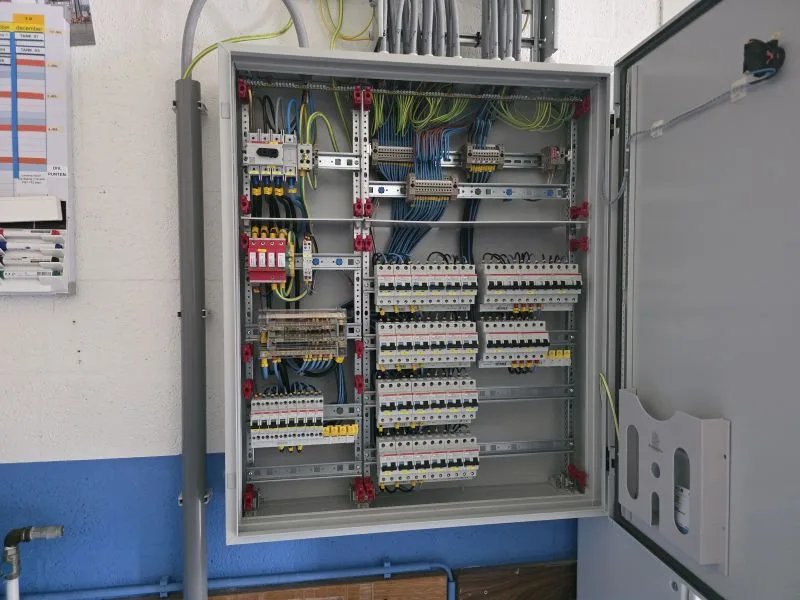

Wat wij in deze Amsterdamse kast zagen, en wat u zelf ook kunt herkennen:

• Structuur in de bedrading: aders gebundeld per functie, met ruimte om ze te volgen zonder de halve kast los te maken.
• Correcte kabelgeleiding: geen scherpe bochten, geen trekbelasting op de klemmen, invoeren netjes afgewerkt.
• Consequente labeling: elke groep, elke rail en elke klemmenstrook eenduidig benoemd en terug te vinden in het schema.
• Ruimte en opbouw: componenten met de vrije ruimte die de fabrikant voorschrijft, en logisch gegroepeerd.

Een strakke kast is niet alleen mooi: het verlaagt uw risico

Esthetiek in de elektrotechniek is geen luxe. Een overzichtelijke kast vermindert twee heel concrete risico's.

Minder menselijke fouten. De meeste installaties worden na oplevering nog jaren aangepast: een groep erbij, een machine verplaatst, een laadpunt toegevoegd. In een kast waar alles gelabeld is en het schema klopt, weet de volgende monteur wat hij losneemt. In een spaghettikast wordt er gegokt, en gokken is precies waar storingen en onveilige situaties ontstaan.

Betere warmteafvoer. Juist gecentreerde componenten met voldoende tussenruimte houden hun warmte niet vast. Verbindingen blijven op temperatuur, de kunststof rond de klem veroudert minder snel en de kans op een sluimerend hittepunt neemt af. Hoe die hittepunten later zichtbaar worden gemaakt, leest u in thermografische inspectie van een verdeelkast.

Wat wij bij deze opleverinspectie-utiliteit" class="text-primary underline underline-offset-2 hover:text-accent">NEN 1010 opleverinspectie hebben gemeten

Omdat het visuele deel met vlag en wimpel was behaald, kon de nadruk volledig op de elektrotechnische metingen en beproevingen liggen. Dat is de kern van de oplevering: het bewijs dat de installatie doet wat het schema belooft.

• Doorverbinding van beschermingsleidingen: is elk aanraakbaar metalen deel daadwerkelijk verbonden met de aarding en de vereffening?
• Isolatieweerstand: per groep gemeten, om vocht, beschadigingen en aanlegfouten in de leidingen uit te sluiten.
• Impedantie van de foutstroomketen: hiermee stellen wij vast of de beveiliging bij een sluiting snel genoeg uitschakelt.
• Werking van de aardlekbeveiliging: uitschakeltijd en aanspreekstroom getoetst aan de grenswaarden.
• Draaiveldrichting en polariteit: zodat driefaseapparatuur de juiste kant op draait en fase en nul niet verwisseld zijn.
• Spanningsval en beveiligingsinstellingen: passend bij de kabellengtes en de belasting van het nieuwe deel.
• Documentatie: installatieschema, groepenverklaring en meetrapport, zodat de installatie herleidbaar blijft.

Alle waarden en bevindingen komen met foto's in het rapport, per punt met de norm en het advies erbij. Een uitgebreide toelichting op de controlepunten vindt u in wat controleert een NEN 1010-opleverinspectie en in onze gids voor de NEN 1010 oplevercontrole.

Wat dit betekent voor u als opdrachtgever

Een aanbouw is bij oplevering het moment waarop u nog invloed heeft. Zolang de eindafrekening open staat, worden afwijkingen kosteloos hersteld door de partij die ze heeft veroorzaakt. Een half jaar later is diezelfde afwijking uw probleem, en bij schade mogelijk ook een discussie met uw verzekeraar over de vraag of de installatie wel conform de norm is aangelegd.

Een onafhankelijk opleverrapport werkt daarbij twee kanten op. Voor u is het de bevestiging dat u krijgt waarvoor u heeft betaald. Voor de installateur is het een kwaliteitsstempel van een partij die geen belang heeft bij extra werk. Goed vakwerk verdient die objectieve erkenning. Hoe u een oplevering praktisch voorbereidt, staat in opleveringsinspectie utiliteitsgebouw voorbereiden.

Onze onafhankelijke rol

AMG-Inspecties neemt een strikt onafhankelijke positie in: wij inspecteren alleen en voeren zelf geen installatiewerk of modificaties uit. Daardoor heeft ons oordeel geen dubbele agenda. Constateren wij een afwijking, dan staat die in het rapport met de norm erbij, en kiest u zelf wie het herstelt. Is de installatie in orde, dan zegt onze goedkeuring ook echt iets. Waarom dat verschil uitmaakt, leest u in waarom u een onafhankelijke inspecteur inschakelt en in interne keurmeester versus onafhankelijke inspecteur.

NEN 1010 inspectie in Amsterdam en de rest van de Randstad

Wij zijn gevestigd in Alphen aan den Rijn en werken in een straal van circa 75 kilometer. Een NEN 1010 opleverinspectie in Amsterdam is voor ons dagelijks werk, net als in Haarlem, Hoofddorp, Almere, Utrecht, Leiden, Den Haag en Rotterdam. Bekijk het volledige werkgebied of onze dienst NEN 1010 inspectie.

Veelgestelde vragen over NEN 1010

Wat is NEN 1010?

De Nederlandse norm met de veiligheidsbepalingen voor laagspanningsinstallaties. De norm beschrijft hoe een installatie moet worden ontworpen en aangelegd, en hoe die bij oplevering wordt geïnspecteerd en gemeten.

Is een NEN 1010 keuring wettelijk verplicht?

De norm zelf is geen wet, maar het Bouwbesluit en de Arbowetgeving verwijzen ernaar, en gemeenten, opdrachtgevers en verzekeraars eisen een opleverrapport. In de praktijk komt het dus op een verplichting neer bij nieuwbouw, aanbouw en wijzigingen.

Wie mag een NEN 1010 keuring uitvoeren?

Een aantoonbaar vakbekwaam inspecteur met de juiste meetapparatuur en gekalibreerde instrumenten. Onafhankelijkheid is daarbij belangrijk: laat de inspectie niet uitvoeren door dezelfde partij die de installatie heeft aangelegd.

Hoe lang is een NEN 1010 rapport geldig?

Een opleverrapport beschrijft de installatie op het moment van oplevering en kent geen einddatum. Zodra de installatie wordt gewijzigd of uitgebreid, is een nieuwe beoordeling nodig. Voor de veiligheid tijdens het gebruik geldt daarnaast de periodieke NEN 3140 inspectie.

Geldt NEN 1010 ook voor alleen een aanbouw?

Ja. Het nieuwe deel moet volgens NEN 1010 zijn aangelegd, en het raakvlak met de bestaande installatie wordt meegenomen: voeding, aarding, vereffening en selectiviteit van de beveiliging.

Wat is het verschil met een Scope 10 keuring?

NEN 1010 gaat over correcte aanleg bij oplevering. Een Scope 10 keuring beoordeelt het brandrisico van een installatie die in gebruik is, meestal op eis van de verzekeraar. Zie NEN 1010 versus Scope 10.

Wordt bij uw oplevering standaard onafhankelijk geïnspecteerd?

Zo niet, dan levert u een installatie op waarvan alleen de bouwer zegt dat die goed is. Vraag een vaste prijs voor een NEN 1010 opleverinspectie aan of neem contact op om uw project door te nemen. Rapport binnen 48 uur, vanuit Alphen aan den Rijn in heel de Randstad.
